22 may 2017

SOPORTE PARA PALAS EN CAMIÓN - FABRICADO EN 5 MIN.

En la entrada de hoy, vamos a ver como fabricar un soporte para palas, fabricado con material reciclado y en tan solo 5 min. Es un soporte para colocar en la caja del camión. Es muy sencillo, pero quizás a algunos no se os haya ocurrido. Y a esas personas espero que les sirva de ayuda esta entrada.
El soporte es muy sencillo. Esta hecho con un retal de tubo de PVC de 90 diam. y un retal de pletina de aluminio. Igual se puede usar acero o alguna pletina de metal que tengáis. Vamos a hacer dos especies de "L" para que repose sobre la pared metálica que tiene el camión
Lo primero que debemos hacer, es medir el espesor de la pared trasera del camión donde reposará el soporte.


En mi caso tiene 5 cm de espesor y voy a plegar la pieza para que descienda 8 cm. Con eso será suficiente para que de las vibraciones de la carretera no lo hagan saltar.

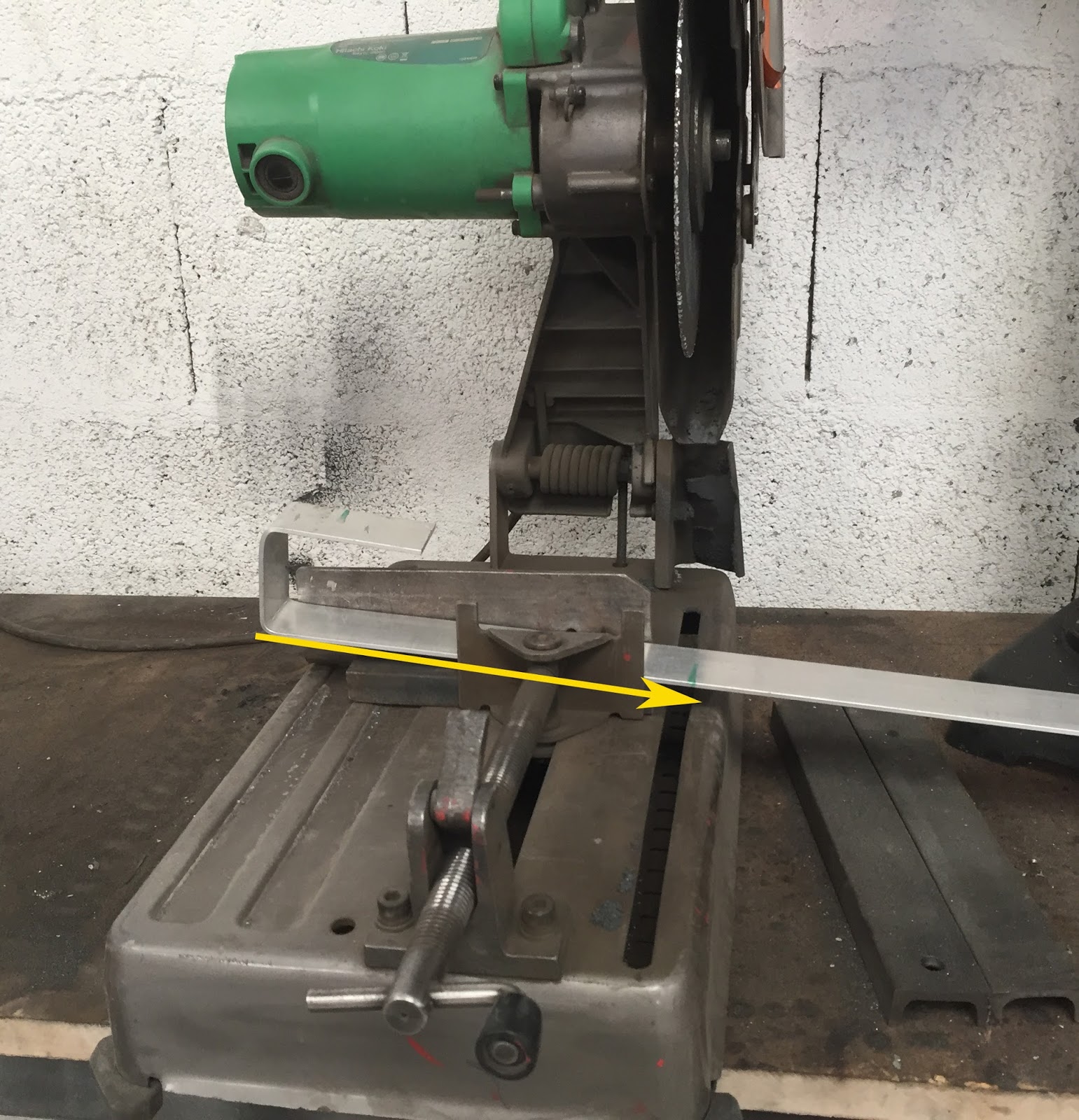

Marcamos la pletina con las longitudes que tomamos de la caja del camión y cortamos una pieza de 30 cm. (esto también dependerá de cuanto querraís que baje el soporte).

Una vez hecho esto, vamos a plegar la pieza con el gato por las marcas que hicimos.


Plegamos con las manos usando nuestro peso y después nos ayudamos de un martillo para hacer un ángulo de  90º perfecto.

Probamos como queda la primera pieza. Ahora procedemos a cortar otra pieza un poco más larga, para que el soporte quede un poco inclinado de esa manera las palas no se podrán salir.

Realizamos la misma acción que para la primera pieza, pero recordando darle un poco más de longitud a la parte larga. (antes 30 cm ahora 35cm).









El siguiente paso es cortar un trozo de tubo de PVC de fontanería. No tiene que ser muy largo. (yo uso un retal, de esos que se olvidan en el taller).

Lo cortamos a la longitud que nos parezca. Le he dado unos 40 cm de largo, suficiente.



Presentamos como quedará nuestro soporte para marcar la diagonal que hará el tubo. Hacer atención a que los dos finales de las "L" queden al mismo nivel.







Taladramos con una broca del diámetro del remache, la pletina, este será el orificio que fije el tubo al soporte. Lo hacemos en las dos piezas y lo remachamos al tubo de PVC.






Y esto es todo. Finalmente nuestro soporte esta acabado. Ya podemos tener nuestro camión bien ordenador de una forma sencilla y económica.




Aunque es algo sencillo, me apetecía compartir lo, seguro que a alguien le servirá de ayuda.
No olvidéis comentar y compartir.








16 may 2017

CONSTRUCCIÓN LÁMPARA LED RGB - 2º PARTE ELECTRÓNICA

Siguiendo con la construcción de la lámpara RGB, hoy toca la parte de electrónica para hacer iluminar los leds. Para tal fin utilizo un Microcontrolador de la casa Atmel, el Attiny45, un pequeño bicho que nos proporciona todo lo que necesitamos en un 1cm de tamaño.
Este microcontrolador se puede programar mediante un Arduino de forma sencilla, usando su mismo entorno.


La lista de materiales a utilizar es:
Lo primero que vamos a ver es como programar el Attiny45 con el IDE de Arduino, lo voy a ver un poco por encima ya que esto esta más que explicado por Internet. Os dejare los enlaces en cada apartado para aquellos que no hayan tocado nunca un Arduino.


Una vez tengamos todo esto vamos a pasar a descargar el sketch que he programado para cambiar de color el metraquilato. Es un código muy básico. Mediante las pulsaciones de un pulsador iremos pasando de color en color según pulsemos. Si sabéis programar, podéis complicarlo todo lo que queráis incluso hacerlo funcionar por wifi, creando un pequeño servidor WEB con un ESP8268. Pero bueno mi intención es hacer esto lo más sencillo posible para poder hacerlo con el menor coste posible y el mínimo conocimiento.

Ahora debemos conectar nuestro arduino al ordenador y cargar el ejemplo de ArduinoISP, como se ve en la fotos.









Una vez tengamos cargado el ejemplo, conectamos nuestro arduino al Attiny45 siguiendo el siguiente esquema.

Otra solución si vamos a empezar a programar muchos bichos de estos es hacerse una pequeña plaquita para solo tener que pinchar los Attiny.





Yo me hice esta en su día. La idea la saque del blogg Txapuzas, allí podéis encontrar los planos del circuito y una explicación de los Attiny y como se programan. Además de otros proyectos interesantes.
Vídeo cargando programa en Attiny.
El siguiente paso es cargar el Sketch para controlar la lámpara por medio del pulsador. (el descargado aquí).

Seguiremos los pasos de la foto siguiente.









Seleccionamos Attiny como placa.
El tipo de Reloj interno. Será el de 1Mhz.





Y el modelo de la placa, mi caso Attiny45.






Una vez todo esto, la placa cargará nuestro programa en el Attiny45 y pasaremos a montar el circuito en una protoboard antes de montarlo en un circuito de forma definitiva.










Vídeo montaje circuito en protoboard.




Una vez comprobado que al ser pulsado el pulsador el led va cambiando de color hasta volver a apagarse, empezamos a montar el circuito en una placa para hacer prototipos. Voy a aprovechar un trozo roto, para hacerla. (en mi casa no se tira nada, se repara o se recicla).
El esquema a seguir es el siguiente:

Esquema conexiones Attiny45: (los leds RGB del esquema son de Anodo común pero los he representado como Cátodo común que son los que yo he usado).

Aquí tenéis unas fotos de como se va montando.











Ahora simplemente cortamos el circuito a la medida y listo. En la siguiente entrega, veremos como montar la lámpara completa.

➤➤➤➤➤➤➤➤ Ir a la 3º parte de como fabricar una lámpara RGB ➤➤➤➤➤➤



13 may 2017

REVIEW - SOPORTE PARA REPARAR CIRCUITOS IMPRESOS.

En la entrada de hoy voy a mostrar y analizar un soporte de PCB de fabricación china (como todo hoy en día). No voy a extenderme mucho, ya que no hay mucho que decir.

Este soporte sirve para poder bloquear las PCB de los teléfonos móviles u otros circuitos electrónicos. Importante tenerlo si vais a reparar circuitos en SMD. Esto os facilitará mucho el trabajo. A la hora de desoldar con estanción de aire caliente es una gran ayuda.

 El soporte es muy sencillo. Esta fabricado en una aleación de acero, a primera vista pare acero inoxidables, pero ya os aseguro que no lo es.

Tiene en su parte superior dos partes móbiles con endidura para bloquear la PCB, se pueden desplazar lateralmente. La pieza central con el muelle corre longitudinálmente para ser regulada a la altura del circuito. En la parte inferior de este carril tenemos un tornillo para regular la fuerza que realiza el muelle al bloquear la PCB.

Viene con dos orificios para ser fijada.

El tamaño es de 120mm x 80mm.

Es bastante pesada, pero eso le da bastante firmeza.

Tiene un precio de 3,50€.





Iphone 6 - TODOS LOS TERRENOS, HACER APRUEBA DE BOMBAS.

En la entrada de hoy veremos como hacer nuestro IPhone 6, estanco. Bueno en verdad no llega a ser estanco completamente, pero le daremos una IP55.

Para lo que no conozcan el grado de protección de una IP55, podéis pinchar aquí para saber más.
Para tal fin he adquirido la funda LUNATIK. Esta ha sido comprada en Aliexpress por uno 11€.

El paquete incluye:
  1. Funda completa. Parte delantera, parte trasera y junta interior.
  2. Llave aleen para los tornillos de la tapa superior.
  3. Un par de tornillos de repuesto.
  4. Trapo para limpiar las pantallas.
  5. Manual de instrucciones. (en ingles)
La funda esta formada por dos partes metálicas, que son la tapa superior y la tapa inferior. Tiene un peso total de 180g sin el teléfono y 315g con el teléfono colocado. El teléfono se coloca en el interior de una junta de goma. Una ves fijada la tapa con los tornillo esta aprieta la junta de coma haciendo hermético el teléfono. Los botones de audio y power, se pulsan por medio de la junta y el botón deslizante de audio por un pulsador deslizante alojado en la parte frontal del teléfono. Este boton es un poco fastidioso, ya que al encontrarse en la parte frontal y trasera, se pulsa con facilidad accidentamente, poniendo y quitando el sonido involuntariamente, se debería haber pensado otra opción.

En cuanto al conecto de audio. Tiene una bisagra que esconde el conector y lo aisla de las salpicaduras de agua. Esto mismo pasa con el conector de Carga. Pero en este último caso  es de goma la compuerta que lo esconde.

La parte trasera tiene una junta antideslizante para que el teléfono se fije bien a las superficies.

En cuanto a la cámara trasera, no viene protegida por ningún cristal, pero la tapa tiene una endura para que sea difícil rayar la por la fricción con algún objeto. Pero en mi opinión, podían haber colocado un cristal que fuera más difícil rayar la.

La parte delantera tiene un cristal anti-impacto, responde genial al tacto. Hay que limpiarlo muy bien para que no quede nada de polvo. Un tarea complicada.
El teléfono se convierte al colocar esta funda en el mismo tamaño que el IPhone Plus.
Ganaremos peso y tamaño, pero por contra tendremos un IPhone preparado para condiciones adversas.
En mi trabajo que las caídas a gran altura son frecuentes, polvo y agua el pan de cada día... me permiten tener un teléfono que no tiene nada que envidiar a los todo terreno de DEWALT, pero con las prestaciones de un IPhone.

Video de montaje:

CONSTRUCCIÓN LÁMPARA LED RGB - 1º PARTE DISEÑO

La entrada de hoy es la construcción de una lámpara RGB. Constará de 3 partes:
  1. Fabricación del metacrilato que reflejará la luz. El dibujo que he elegido es de Peppa Pig, ya que es una lámpara para mi hija.
  2. Circuito electrónico. El encargado de iluminar los leds y hacer el cambio de color.
  3. Montaje de la lámpara RGB.

Lo primero que necesitamos es una pieza de metacrilato en arreglo a las medidas de nuestro dibujo. En mi caso mide 145 x 80 x 8 mm. Es una pieza que me sobró de otras lámparas que hice. Estas piezas de metacrilato se encuentran fácilmente por Internet. Lo más económico es dar se una vuelta por Ebay.

También la podéis sacar de una televisión LCD vieja, aunque creo recordar que estas tiene unas rayas blancas que son por las que se conduce la luz para iluminar toda la pantalla.
Imprimimos el dibujo en arreglo a las medidas deseadas y lo presentamos detrás del metacrilato. Intentar no ajustaros mucho en la parte inferior del dibujo. Esta será la parte de donde provenga la luz y tiene que introducirse un poco en nuestra base.






 Fijaremos bien nuestro dibujo para que no ser mueva al marcarlo.






Con la ayuda de un rotulador permanente marcaremos el dibujo. Este contorno se comerá posteriormente con la Dremel o alguna máquina similar.




Todo lo que vaya a ser comido lo debemos marcar en negro para no equivocarnos a la hora de fresar.
Las partes donde fresemos, se acentuarán más con la luz.

He elegido, fresar todas las letras, el vestido de Peppa y un poco la mejilla.


Necesitaremos una Dremel o una máquina similar para realizar el grabado. Usaremos también una fresa de 0,8mm para las partes más gruesas y otra de 0,2mm para las partes más delicadas.

Con la ayuda del soporte para fresar que adquirí en Aliexpress por 1,80€,  (podéis ver aquí el Review) comenzaré a grabar el contorno.





Una vista del soporte. Normalmente hago estas lámparas sin el. Lo adquirí para probar. La verdad es que te da más estabilidad a la hora de fresar. Pero hay que acostumbrarse a usarlo ya que se complica un poco hacer curvas. Al menos es la impresión que me dio. Pero una vez te acostumbras va muy bien.
Nos da la ventaja de regular la altura de fresado.







Aquí tenéis la primera pasada. Nos comeremos con la fresa de 0,8mm todo lo que es de color negro, marcado con el permanente. Habrá que ir haciendo varias pasadas, porque a la primera no os lo comeréis todo. Intentar hacer pasadas cortas.






Segunda pasada al contorno, si el soporte de fresar. Así se perfecciona el dibujo.










Empezamos con el interior de las letras. Todo lo que esta marcado en negro, debe quedar fresado.









Peppa va cobrando forma. Os aconsejo grabar otra cosa primero antes de la lámpara para ir cogiendo experiencia con el grabado. Aun así puede que os despistéis y se os vaya la mano un poco. Sino es muy grabe, siempre podréis arreglarlo.






Solo me falta Peppa y dar los retoques finales.

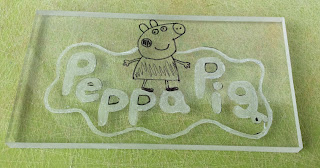

Aquí tenemos finalmente todo el metacrilato grabado. ¡¡No ha quedado tan mal!! Sino queréis hacer la lámpara en forma cuadrada, podréis cortar el contorno con la ayuda de la caladora y un pulverizador de agua. En otra entrega veréis como realizar este proceso. Así podréis dar forma a vuestras lámparas. El efecto es muy chulo.
Con un trapo y un poco de alcohol, borraremos si ha quedado algo de permanente. De esta manera también dejaremos reluciente el metacrilato.

El paso siguiente es la electrónica.    IR A LA SEGUNDA PARTE. ➡︎➡︎➡︎
