CAMBIO BATERIA LG G2 D802

En la entrada de hoy veremos como cambiar la batería de un LG G2 D802. Los síntomas que presenta este teléfono es que ya no enciende. Al conectarle el cargador, el teléfono no responde, ni nos deja encender.

Este problema puede deberse a dos fallos:

- Conector de carga roto.
- Cable Flex roto.
- Batería muerta.

En nuestro caso es la batería la que esta muerta, pero vamos a ver las comprobaciones que debemos hacer para asegurarnos que es fallo es este antes de pedir un repuesto.


El móvil en cuestión es este, de 5,1". A simple vista podemos ver como se a
llevado algún golpe.






Este tipo de teléfono lleva la batería fija, con lo cual para retirarla tendremos que retirar la tapa trasera, que esta sujeta por medio de unas pestañas de presión.



Para retirar la parte trasera, nos ayudaremos con una púa de guitarra como las que suelo usar en todas mis reparaciones.
Un taller no esta completo si unas púas de guitarra.

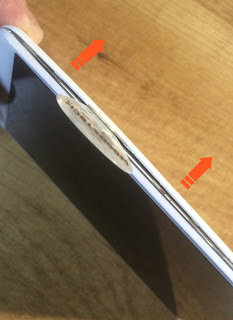

Empezando por un lateral como vemos en la foto, introduciremos la púa de guitarra y la deslizaremos haciendo salta los clips que fijan la tapa, tener cuidado pero sin tener miedo, es raro que estos clips se rompan pero hay que tener cuidado de igual modo.









Una vez hecho alrededor de todo el teléfono, la tapa
salta por si sola sin hacer algún tipo de esfuerzo.

A la vista nos quedará la parte trasera la cual tiene dos tapas más que tenemos que retirar para poder dejar a la vista el conector de la batería y el microUSB de carga.









Debemos retirar todos los tornillos redondeados en rojo, la tapa inferior deja a la vista el conector de carga y la parte superior el conector de la batería.







Con la ayuda de un polímetro vamos a proceder a medir si entra tensión cuando conectamos el cargador del teléfono, de este modo nos aseguramos que no esta dañado el conector microUSB.

Debemos medir masa (cable negro del polímetro) en la parte metálica del conector microUSB y positivo (punta roja) en el condensador SMD que esta encima del conector. Como podéis ver en la foto de la derecha. El polimetro debe estar colocado para medir tensión en continua (CC).
Tiene que darnos una tensión de entrada entorno a los 5V que es lo que recibe por el cable USB.
Si esto es correcto, seguimos con el paso siguiente. En ocasiones el conector esta sucio o hace mal contacto por haber forzado alguna el conector. Si este fuera el caso deberíamos cambiar el flex que integra este conector, más adelante podréis ver como se quita este ya que para sacar la batería necesitamos quitarlo.



Ahora vamos a medir otra vez en el conector de carga, retirando el conector que une este con la batería, siempre con la ayuda de algo plástico y con mucho cuidado. Recordar tener enchufado el
cargador del teléfono.

Aquí la medida tiene que ser unos 4,2Vcc que son los necesarios para cargar la batería de 3,8Vcc que usa el dispositivo.

Si llegados aquí no tenemos esa medida, hay que cambiar el cable Flex. Si tenemos la tensión correspondiente la batería es la que tiene el fallo.

Antes de pedir una batería de similares características, vamos a comprobar si la podemos recuperar. Algo raro si el teléfono no encendía. Pero nunca esta demás probar, en algunos casos a mi me funcionó.
vamos a medir la batería.


Como podemos ver en la foto debemos conectar los terminales del polímetro tal cual están en la foto. Si por casualidad la tensión entre los bornes, fuera de 2 a 3 voltios la batería se puede recuperar ya que solo esta descargada. Este caso sería raro, si en todos los demás has tenido medida correctas.

Si este es el caso con la ayuda de un circuito de carga para baterías de 3,8Vcc externo de 1A, podemos probar a darle una buena carga a la batería de 12 horas. Como podemos ver en la foto de más abajo. Volveremos a realizar la medida del paso anterior, después de las 12 horas para ver si a cargado.





Si no es así, ya estamos tardando en pedir una batería nueva.


Para sacar la batería debemos retirar todos los conectores que se unen al cable Flex. como vemos en la foto.



Recordar retirar estos conectores con la ayuda de algún utensilio plástico ya que debajo hay piezas muy delicadas, que podríamos dañar si usamos herramientas metálicas.
Esta pieza esta pegada en su parte inferior con algún adhesivo de doble caro, así que tirar poquito a poco. Suavemente irá saliendo el conector.

Ahora ya podemos sacar la batería que también esta un poco pegada. Colocaremos la nueva batería y realizaremos todos los pasos a la inversa para poder volver a armar el teléfono.




















Espero que os haya servido de ayuda si os surge este problema.
